Campi di applicazione
Descrizione

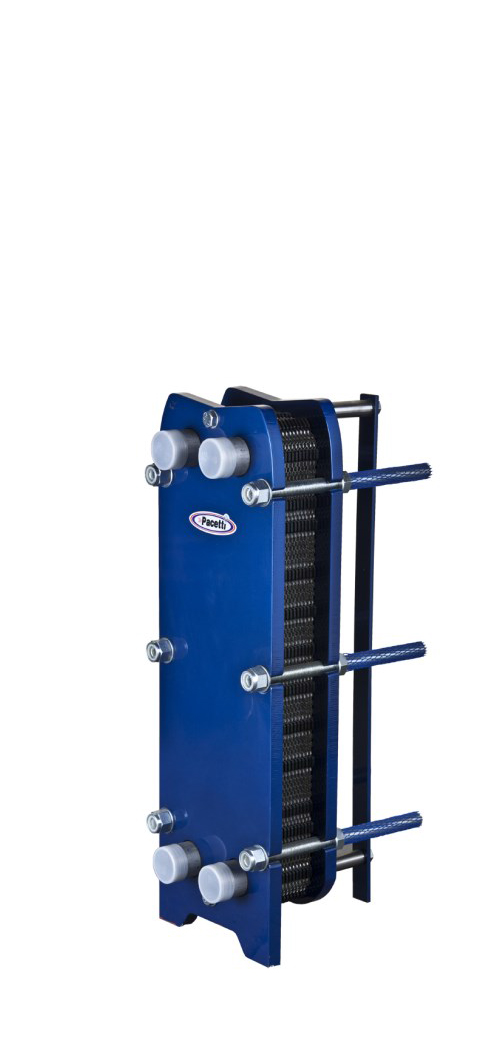

La gamma di scambiatori a piastre ispezionabili PK identifica da sempre una delle eccellenze produttive Pacetti, dove esperienza, qualità costruttiva e la più completa possibilità di scelta ed adattabilità ad ogni impianto contraddistingue un prodotto perfetto in ogni sua caratteristica.
Adatti ai più svariati campi d’impiego, rappresentano la miglior soluzione per impianti termoidraulici, alimentari e per applicazioni industriali.
L’estrema duttilità nell’utilizzo degli scambiatori a piastre ispezionabili implica una varietà di opzioni che permettano di soddisfarle; i modelli PK sono perfettamente in grado di rispondere a questa esigenza, proponendo:
- Piastre con 2 diversi tipi di corrugazione, per privilegiare lo scambio termico o ridurre la perdita di carico. Opportunamente distribuite consentono di progettare perfettamente lo scambiatore, nel rispetto delle condizioni d’esercizio richieste;
- Materiale costruttivo delle piastre di 3 diverse tipologie (AISI 304, AISI 316L, TITANIO), per garantire la compatibilità con la quasi totalità dei fluidi di scambio;
- Guarnizioni con sistema di fissaggio alle piastre con ganci amovibili, che favoriscono la rimozione e l’eventuale sostituzione durante le manutenzioni;
- Materiali realizzativi delle guarnizioni a scelta tra 3 diverse mescole (NBR, EPDM -di serie su tutte le taglie-, VITON), per assicurare la tollerabilità al contatto con i liquidi delle più disparate tipologie e permettere temperature di lavoro fino a 180°C;
- Possibilità di scelta di tipologie di connessioni diverse rispetto a quelle standard (filettate, Victaulic, flangiate, ecc..) e disponibilità di connessioni di protezione in EPDM per gli scambiatori con attacchi flangiati (DN65 e DN150, di serie su DN100) per evitare il contatto dei fluidi circolanti con il telaio in acciaio al carbonio e garantire la massima igiene.
Gallery
Caratteristiche costruttive
Disponibili per ogni modello accessori appositamente progettati per adattarsi alla perfezione allo scambiatore e ottenerne le massime prestazioni.
L’isolamento termico, rivestito esternamente in lamiera rigida di alluminio, è completamente e velocemente smontabile mediante clip e ganci di chiusura e può essere rimosso anche dopo il collegamento delle tubazioni, per permettere di aver accesso allo scambiatore durante le manutenzioni.
Internamente la coibentazione viene realizzata con elastomero espanso a cellule chiuse (l 0,037 W/mK a 40°C) ed è accoppiata ad una lamina semirigida di alluminio.
In caso di utilizzo di scambiatori PK per circuiti ad acqua refrigerata è fortemente consigliata l’adozione di vasche di raccolta condensa da posizionare al di sotto dello scambiatore stesso. Realizzate in robusta lamiera di acciaio inox AISI 304, sono dotate di manicotto di scarico da ½” per potersi connettere direttamente allo scarico acqua della centrale termica.
Le staffe di fissaggio a terra consentono di rendere più stabile l’installazione e, nei modelli PK43 e PK80, di mantenere anche sollevato l’intero scambiatore per facilitare le eventuali operazioni di manutenzione.
La presenza contemporanea dei diversi accessori è perfettamente compatibile tra loro, con conseguente ottimizzazione degli spazi, pulizia ed estetica gradevole unita alla completa funzionalità tecnica.
